設置中に回転パイプジョイントの同心度を確認するにはどうすればよいですか?

ちょっと、そこ！回転パイプジョイントのサプライヤーとして、私は設置時にこれらのジョイントの同心性を確保することがいかに重要であるかを直接見てきました。同心性は単なる派手な用語ではありません。これは、回転パイプジョイントがスムーズに機能し、長持ちし、将来的に頭痛を引き起こさないようにするための鍵です。それでは、その完璧な同心度を達成する方法を詳しく見てみましょう。

同心性を理解する

取り付けの核心部分に入る前に、同心性の意味を簡単に説明しましょう。簡単に言えば、同心度とは、2 つ以上の部品の中心線がどの程度揃っているかを指します。回転パイプ ジョイントの場合、これは、回転部分と固定部分の軸ができるだけ近くに並ぶ必要があることを意味します。接合部が同心でない場合、不均一な摩耗、漏れ、さらには機械的故障が発生する可能性があります。

インストール前のチェック

同心性を確保するための最初のステップは、実際にジョイントの取り付けを開始するずっと前から始まります。関連するすべての部品を徹底的に検査する必要があります。パイプ、ジョイント自体、フランジやカップリングを確認してください。へこみ、傷、歪みなどの損傷の兆候がないか確認してください。ほんの小さな欠陥でも同心度が狂う可能性があります。

パイプと継手の寸法を測定します。提供された仕様と一致していることを確認してください。パーツのサイズが適切でないと、正しく並べることがほぼ不可能になるため、これは重要なステップです。より正確な測定値を得るには、ノギス、マイクロメーター、さらにはレーザー測定装置などのツールを使用できます。

正しいジョイントの選択

用途に適した回転パイプ ジョイントを選択することが非常に重要です。さまざまなジョイントはさまざまな目的に合わせて設計されており、同心度に関してはさまざまな要件があります。たとえば、高速回転や高圧アプリケーションを扱う場合は、より正確なジョイントが必要になる場合があります。

私たちをチェックしてくださいガットロータリージョイント。さまざまな条件に対応できるように設計されており、精度を念頭に置いて構築されています。これにより、設置時の同心性の達成と維持が容易になります。

インストールプロセス

位置合わせツール

完璧な同心度を得るには、適切な位置合わせツールを使用することが不可欠です。ダイヤルインジケータ、レーザーアライメントシステム、直定規など、数種類のアライメントツールが利用可能です。

ダイヤルインジケータは、高精度の測定を行うのに最適です。ジョイントに取り付けて、調整時に中心線からのずれを測定するために使用できます。レーザー アライメント システムはさらに高度で、アライメントに関するリアルタイムのフィードバックを提供できます。これらは、大規模なジョイントや複雑な設置に特に役立ちます。

ステップバイステップのインストール

1. 設置場所の準備: ジョイントを取り付ける場所が清潔で、ゴミがないことを確認してください。これにより、異物がアライメントに影響を与えるのを防ぎます。
2. 固定部を取り付ける：まずジョイントの固定部をしっかりと取り付けてください。適切なボルト、ナット、ガスケットを使用してください。ボルトは歪みがないよう均等に締めてください。
3. 回転部分を取り付ける: 固定部分を所定の位置に配置したら、回転部分を慎重に取り付けます。調整ツールを使用して、同心度を確認してください。必要に応じて微調整を加えます。シムを使用して、小さな位置ずれを修正できます。シムは、パーツの間に配置して位置を調整できる薄い材料です。
4. チェックと再チェック: 最初の取り付けを行った後、同心度を再確認してください。ボルトの締め付け等によるアライメントの変化が無いことを確認してください。精度を確保するために、関節周囲のさまざまな点で複数の測定を行うことをお勧めします。

テストと検証

取り付けが完了したら、ジョイントをテストします。まずシステムを低速で運転し、振動、異音、漏れの兆候がないか確認してください。振動は、同心度が低いことを明確に示している可能性があります。問題に気付いた場合は、ただちにシステムを停止し、調整を再確認してください。

また、超音波検査などの非破壊検査方法を使用して、表面には見えない内部の損傷や位置ずれがないか確認することもできます。これにより、関節の状態をより包括的に把握できます。

長期にわたる同心度のメンテナンス

同心性は一度限りのものではありません。ジョイントが適切に機能し続けるようにするには、時間をかけてメンテナンスする必要があります。定期的なメンテナンスには、ジョイントの清掃、ボルトの締まり具合の確認、摩耗した部品の交換などが含まれます。

動作状況に注意してください。極端な温度、高圧、または過度の振動はすべて、ジョイントの同心性に影響を与える可能性があります。システムのパフォーマンスの変化に気付いた場合は、調整を再確認することをお勧めします。

その他のジョイントオプション

蒸気システムなどの特定の用途向けのジョイントをお探しの場合は、当社の製品をチェックしてください。ロータリージョイントスチーム。高レベルの同心度を維持しながら、蒸気用途特有の課題に対処できるように設計されています。

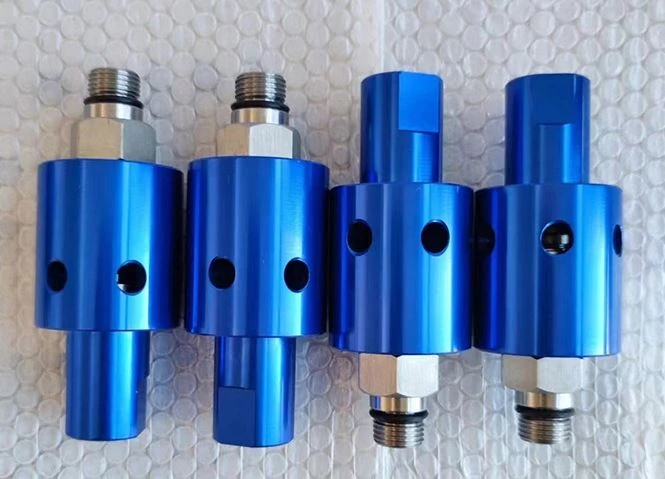

よりコンパクトで正確な設計が必要なアプリケーションについては、弊社の製品を検討してください。同軸ロータリージョイント。同心度に優れており、幅広い業界に適しています。

つながろう！

設置中に回転パイプジョイントの同心性を確保することは、細部への注意と適切なツールを必要とするプロセスです。当社の回転パイプジョイントについてご質問がある場合、または設置に関するアドバイスが必要な場合は、お気軽にお問い合わせください。私たちは、お客様がアプリケーションに最適な選択をし、システムがスムーズに動作するようお手伝いいたします。

参考文献

• 機械ハンドブック、第 31 版。
• パイプ継手およびジョイントに関する ASME 規格。
